为了广大电子爱好者自制,我们特将DIY过程放出来。我们将采用热转印的方式制作电路板。
打印PCB文件的一些技巧可参考热转印法自制电路板时如何打印出钻孔的中心定位孔(PowerPCB+CAM350方法) 、 热转印法自制电路板时如何打印出钻孔的中心定位孔(Protel99se+CAM350方法) 和 CAM350如何进行拼版打印
我们已经将PCB文件转换为PDF文档了,点击下载Easy Usb 51 Programer V1.1 PCB和EXT-BOARD-A PCB,打印时请选择A4纸1:1打印。
上几张图:

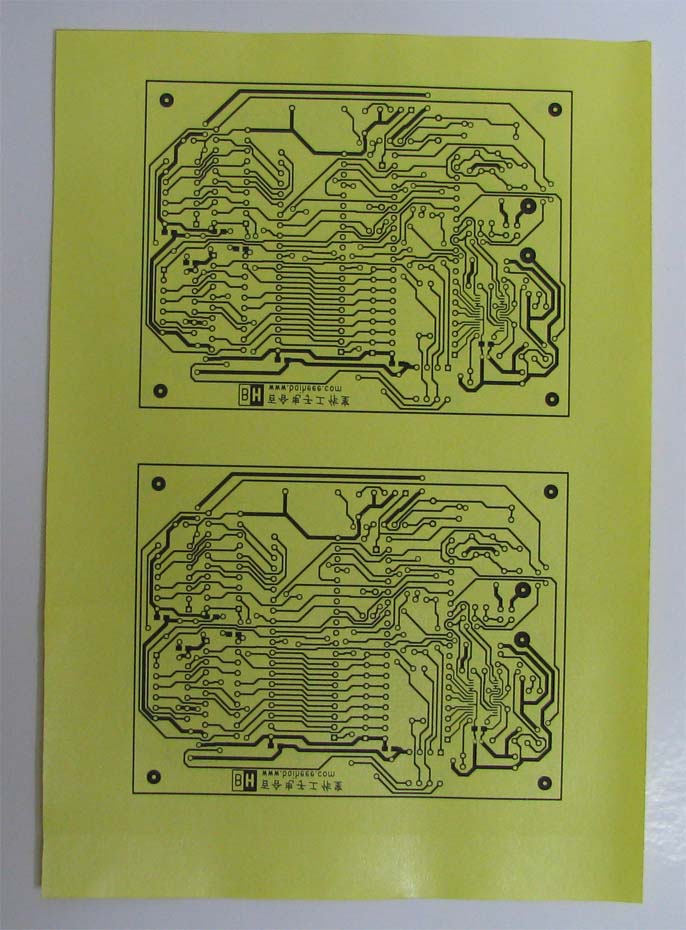

Easy Usb 51 Programer 底层线路层打印效果

Easy Usb 51 Programer 顶层丝印层打印效果

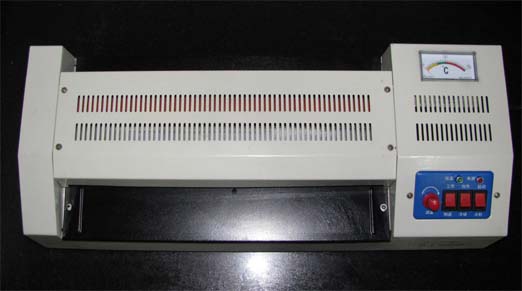

加热工具(塑封机,可用电熨斗代替),温度调到200度以上

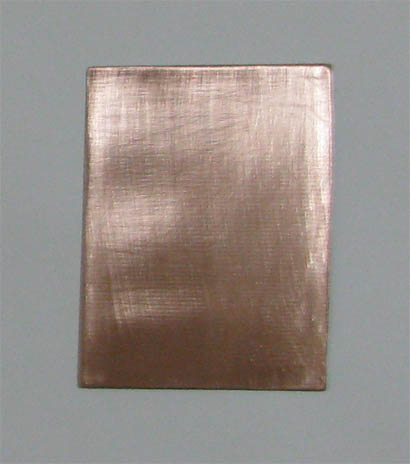

将敷铜板用细砂纸打磨光后清水冲洗,冲洗干净后就不要再用手摸敷铜面了,否则影响转印效果

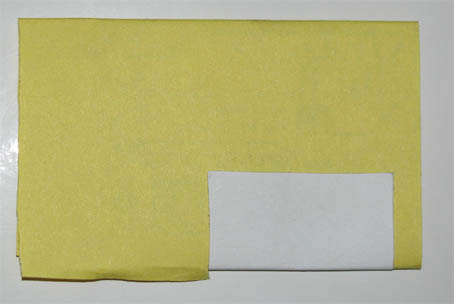

将打印好的图案帖在敷铜面上包好

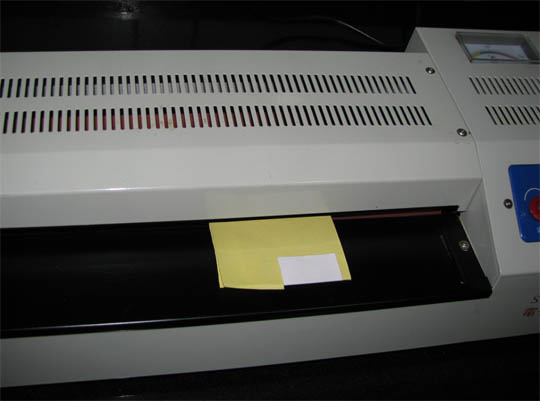

进行加热,让敷铜板在胶辊里多走几遍以保证其被加热到足够高温度后趁热撕掉转印纸

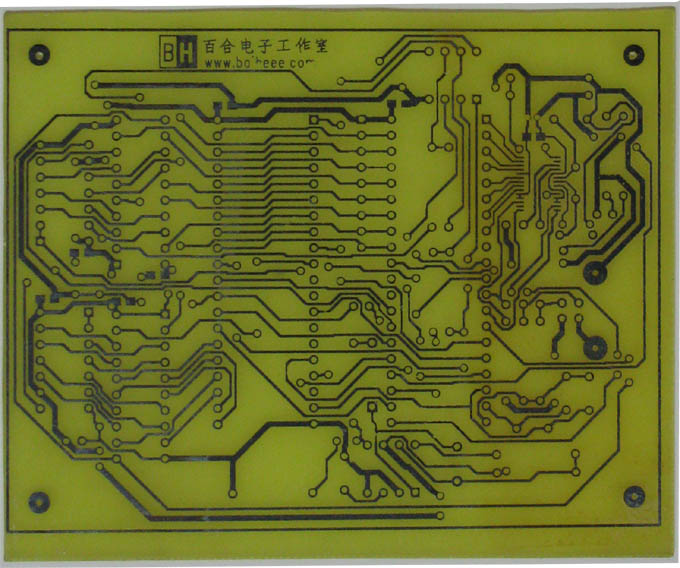

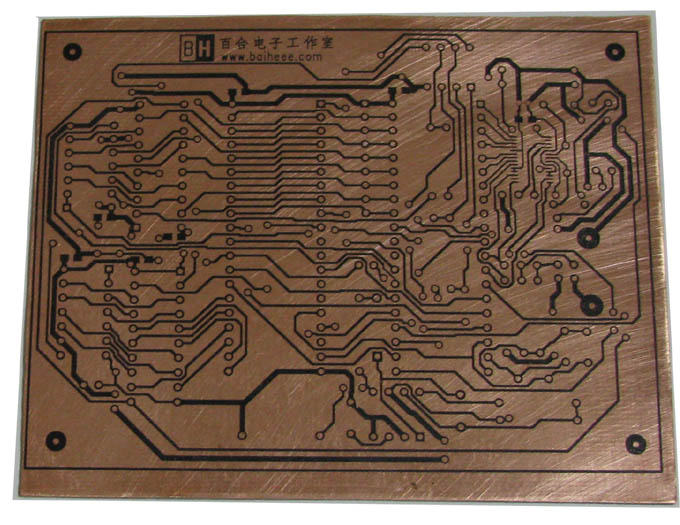

转印过后的效果

用三氯化铁溶液腐蚀完成后的效果,接着可以打孔了

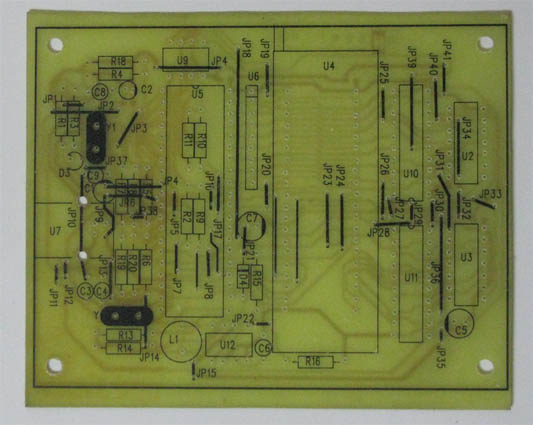

我们还可以将丝印层转印到敷铜板上

将底层铜线上的碳粉打磨掉后的效果

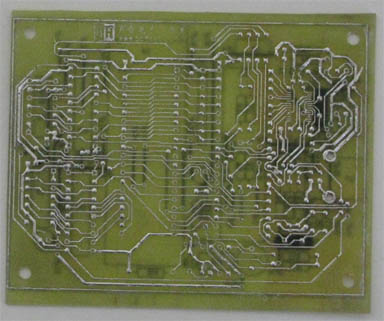

给铜线上一层锡以免氧化

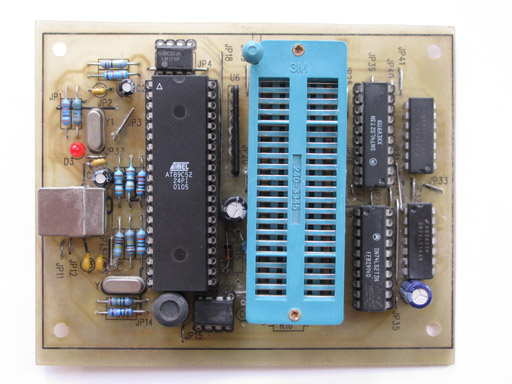

焊接好元件后的效果(正面)

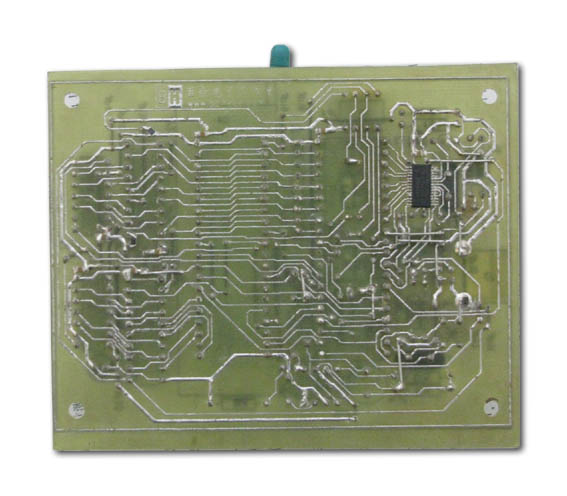

焊接好元件后的效果(背面)

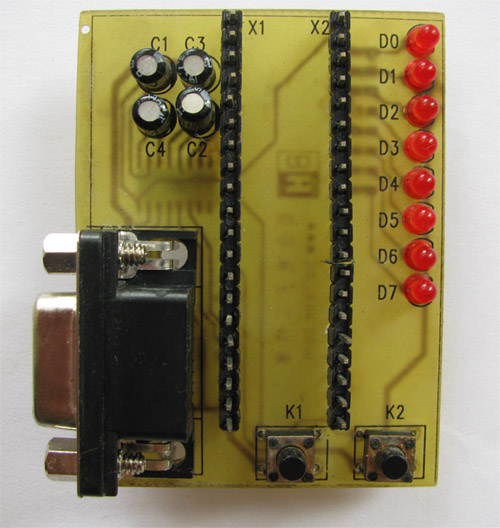

这是焊接好后的扩展板EXT-BOARD-A
